概述

DW17 系列萬能斷路器（以下簡稱斷路器），該斷路器主要用于交流 50Hz，額定工作電壓 400V， 690V，額定電流 630A~3900A的配電網絡中，用來分配電能、保護線路用電源設備（如發電機、整流裝置等）免受過載、欠電壓和短路等故障的危害。且具有選擇性保護功能。630A 的斷路器可用來保護電動機的過載、短路和欠電壓。

產品符合 GB14048.2， GB14048.4 和 IEC60947-2， IEC60947-4 標準。

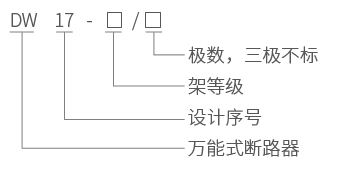

型號含義

使用環境條件

●周圍溫度：上限不超過 +40℃，下限不超過 -5° C，且 24 小時平均溫度不超過 +35℃；

●安裝地點：海拔高度不超過 2000m；

●大氣條件：大氣相對濕度在周圍空氣為 +40℃時不超過 50%，在較低溫度下可以有較高的相對濕度；最濕月的平均最大相對濕度為 90%，同時該月的月平均最高溫度為 +25℃，并考慮因溫度變化產生的凝露應采取適當?shù)拇胧?/p>

●污染等級為：Ⅲ級；

●安裝類別：斷路器為 IV 輔助電路除欠電壓脫扣線圈，電源變壓器初級線圈與斷路器相同外，其余為Ⅲ；

●安轉條件：斷路器應按說明書成套安裝或戶內單獨安裝，與垂直面的傾斜度不超過 5°。

主要技術參數

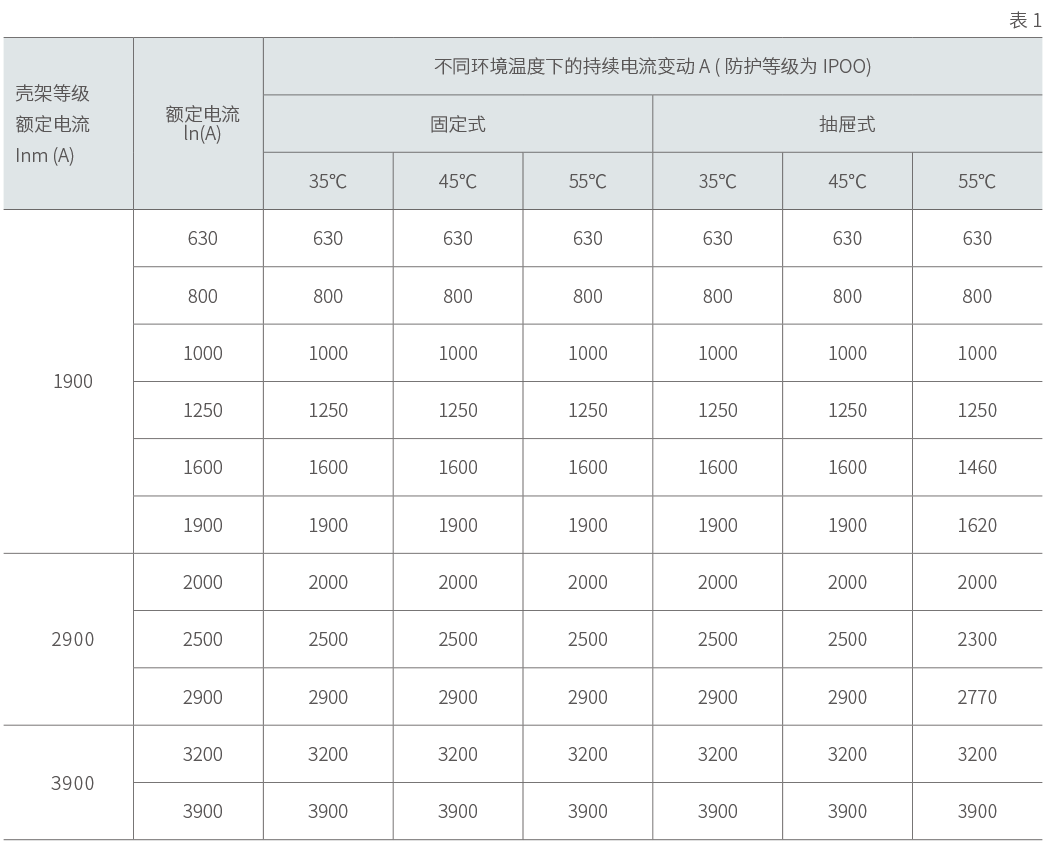

斷路器地不同環境溫度下的持續電流變動（見表 1）

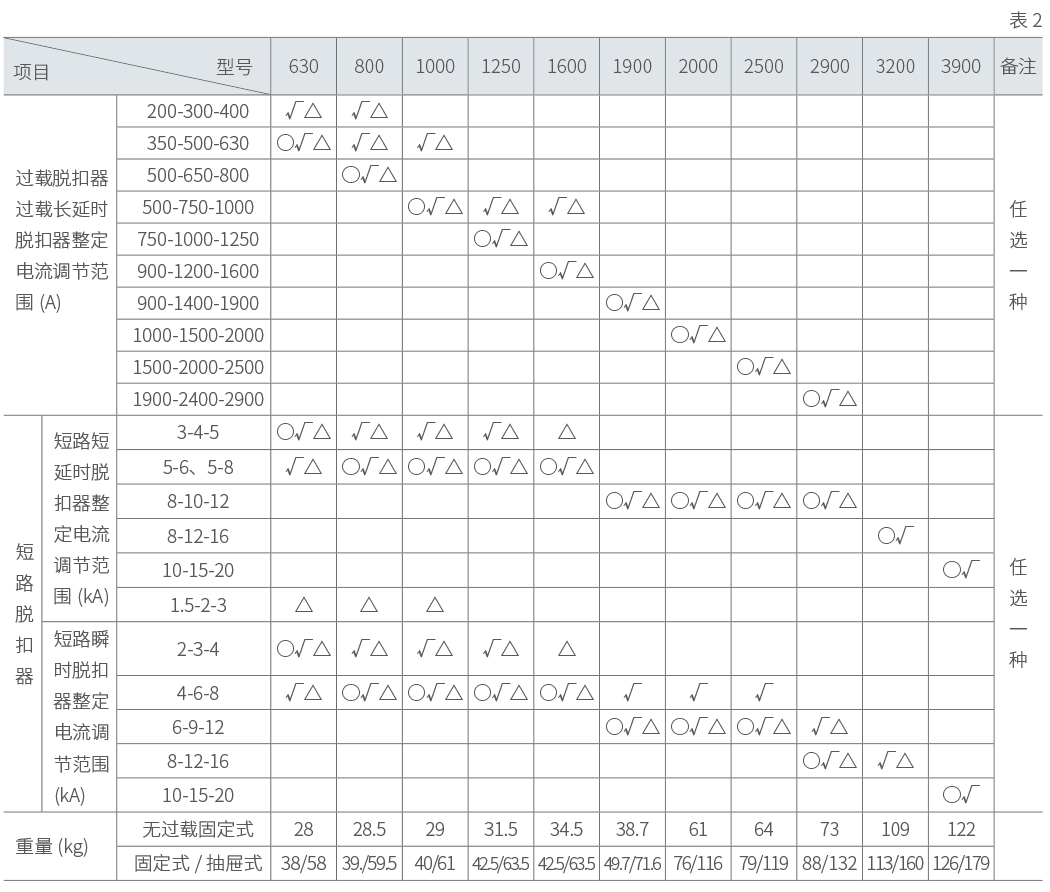

斷路器過電流脫扣器的整定電浪調節范圍及斷路器的重量（見表 2）

注 :（1）表中“√ " 為三極斷路器選項， " △ " 為四極斷路器選項，“○ " 為默認配置標記。

（2）斷路器的重量，分子數值固定式斷路器，分母數值指抽展式斷路器。

（3）帶 W1， W2， W3 或 W4 的脫扣器整定電流按表中短路短延時整定電流選用。

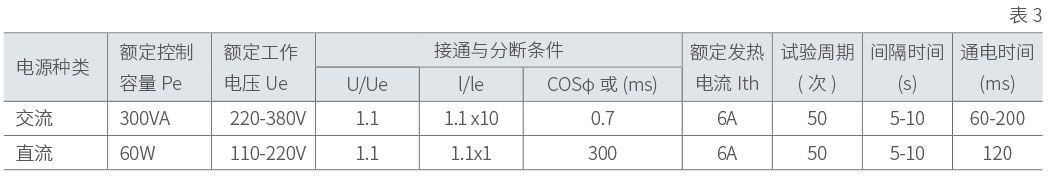

輔助開關的接通與分斷能力（見表 3），其機械壽命為 20000 次，電壽命為 10000 次

注：表中 Ie=Pe/Ue。

DW17-1900~3900 固定電動快速默認配置時用戶能使用 2 常開 2 常閉，訂做后用戶能使用 5 常開 5 常閉。

DW17-1900~3900 固定電動預儲能默認配置時用戶能使用 2 常開 3 常閉，訂做后用戶能使用 5 常開 4 常閉。

DW17-1900 電動抽屜式默認配置時用戶能使用 3 常開 2 常閉，訂做后用戶能使用還是 3 常開 2 常閉。

DW17-2900 及以上電動抽屜式默認配置時用戶能使用 3 常開 3 常閉，訂做后用戶能使用 4 常開 4 常閉。

DW17-1900 電動預儲能抽屜式默認配置時用戶能使用 2 常開！常閉，訂做后用戶能使用還是 2 常開 1 常閉。

DW17-2900 及以上電動預儲能抽屜式默認配置時用戶能使用 2 常開 3 常閉，訂做后用戶能使用 3 常開 3 常閉。

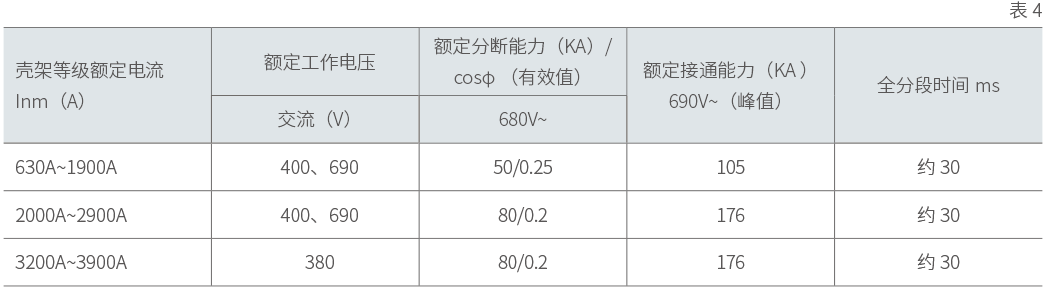

斷路器的通斷能力 :

本系列斷路器通斷能力按 IEC60947-2 國際標準及 GB14048.2 的 O3min → CO3min → CO 要求，當電源為上進線或下進線及短路短

延時保護（延時 <300ms）時，通斷能力均相同，具體指標見表 4。

注：手動直接操作的斷路器，不應用于預期電流峰值超過 10KA 的電路中。

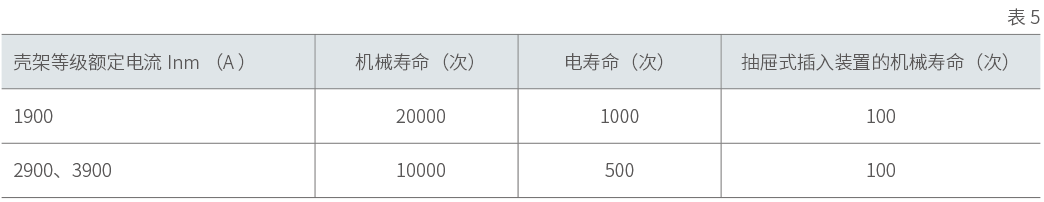

斷路器的機械壽命，電壽命次數（見表 5）

注：DW17-1900 位電動機預儲能操作時其機械壽命為 10000 次。

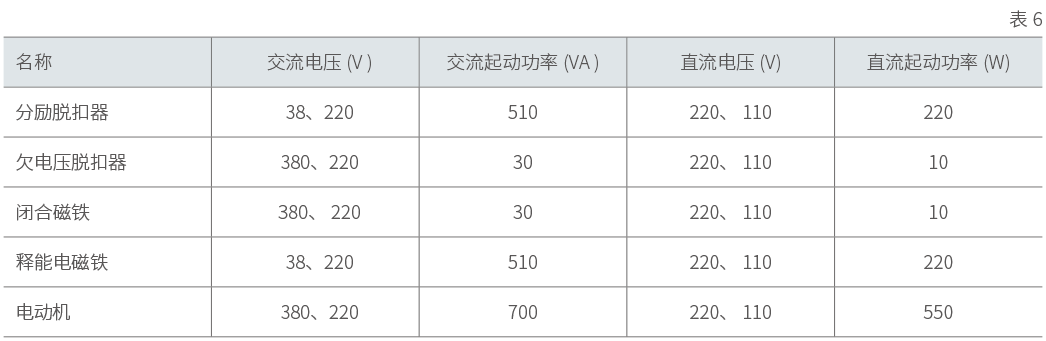

分勵脫扣器、欠電壓脫扣器、閉合磁鐵、釋能電磁鐵與操作電動機的性能（見表 6）

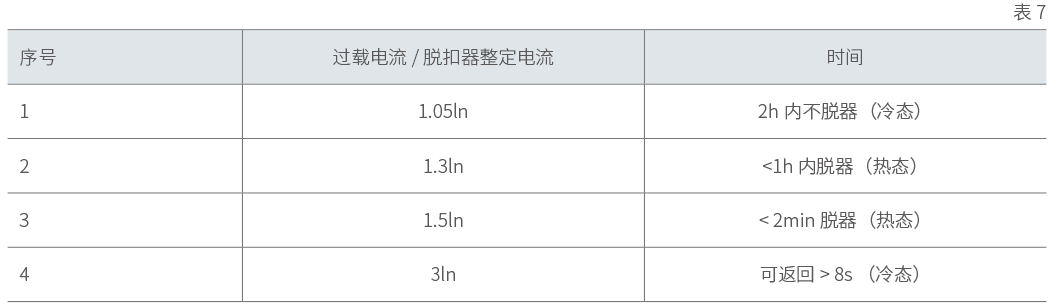

斷路器的機械壽命，電壽命次數（見表 7）

注：三相斷路器在二相負載時項 2 動作電流允許提高 10%，單相負載允許提高 20%

短路脫扣器的動作電流的范圍為整定值的 +20%

注：采用鐘表式延時機構（ZZ）其范圍 0-300ms （連續可調），誤差為 +40ms。

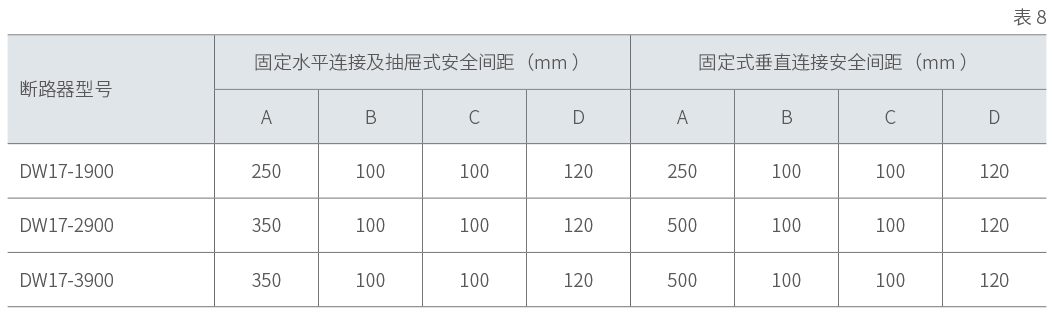

斷路器安全間距（包括飛弧距離）（見表 8）

注：（1）所有帶電零件與接地零件之間必須可靠絕緣。

（2）本表中 DW17-1900、DW17-2900 為交流至 690V 數據，DW17-3900 為交流 380V 數據。

（3）額定電流為 2900，3900 時無固定垂直連接。

（4）額定電流為 900A，交流 690V 時，固定垂直間距 A 為 500mm。
