概述

ZUM1 系列塑料外殼式斷路器（以下簡稱斷路器）是本公司綜合采用國際先進技術設計、開發的新型斷路器之一。該斷路器額定絕緣電壓至 690V（63 型為 500V），適用于交流 50Hz 或 60Hz，額定工作電壓至 690V，額定工作電流 6A 至 1250A 的配電網絡電路中，用來分配電能各保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也作為電動機的不頻繁起動及過載、短路、欠電壓保護。該斷路器具有體積小、分?jǐn)喔?、飛弧短（或無飛?。┑忍攸c，是用戶使用的理想產品。斷路器垂直安裝（即豎裝），亦可水平安裝（橫裝）。具有隔離功能。該產品系列中，殼架等級從 63-630A 的三極產品還帶有透明蓋，客戶可隨時觀察產品運行情況。

本產品符合 GB14048.2 標準。

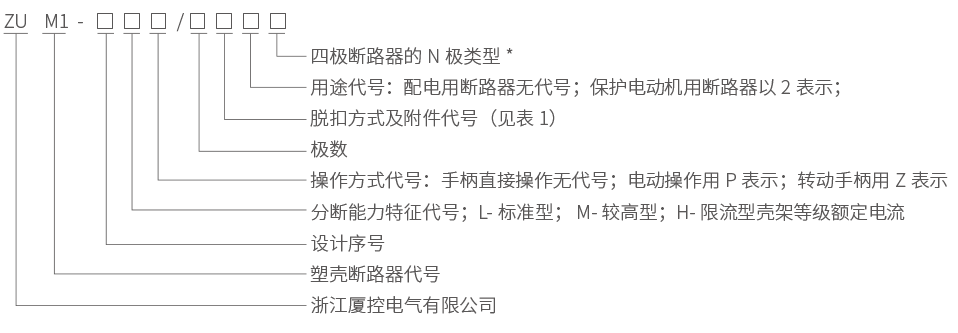

型號含義

注 *：四極產品中性極（N 極）的型式分四種

A 型 N 極不安裝過電流脫扣元件，且 N 極始終接通，不與其它三極一起合分；

B 型 N 極不安裝過電流脫元件 . 且 N 極其它三極一起合分；（N 極先分后合）；

C 型 N 極安裝過電流脫扣元件，且 N 極其它三極一起合分：（N 極先分后合）：

D 型 N 極安裝過電流脫捆元件，且 N 極始終接通；不與其它三極一起合分；

附件

正常工作和安裝條件

●周圍空氣溫度上限為 +40℃。

●周圍空氣溫度下限為 -5℃。

●周圍空氣溫度 24h 的平均值不超過 +35℃。

●海拔：安裝地點的海拔不超過 2000m。

●大氣相對濕度在周圍空氣溫度為 +40C 時不超過 50%：在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度為 90%，同時該月的月平均最低溫度為 +25℃ . 并考慮到因溫度變化發生在產品表面上的凝露。

●污染等級：污染等級為 3 級。

●斷路器的額定值（見表 2）

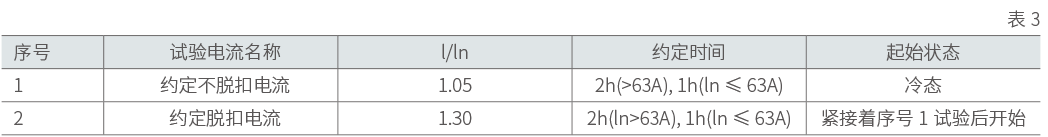

配電用斷路器過電流脫扣器各極同時通電時的反時限斷開動作特性

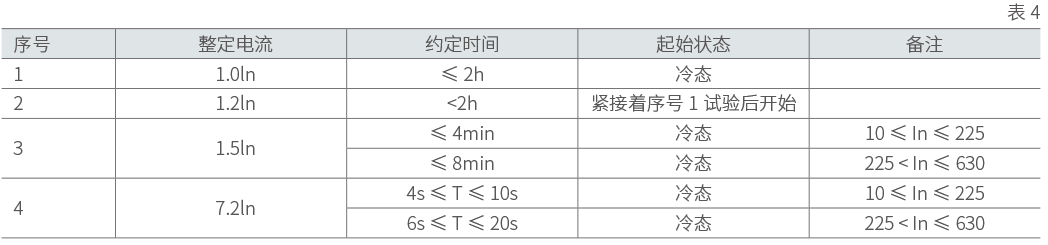

電動機保護用斷路器過電流脫扣器各極同時通電時的反時限斷開動作特性（見表 4）

配電用斷路器的瞬時動作特性整定為 10ln+20%，電動機保護用斷路器的瞬時動作特性整定為 12In+20%。

外形及安裝尺寸

斷路器的內部的附件和外部附件

●斷路器的內部附件

●欠電壓脫扣器

當電壓下降（甚至緩慢下降）到額定電壓的 70% 和 35% 范圍內，欠電壓脫扣器應可靠使斷路器脫扣；欠電壓脫扣器在電源電壓低于脫扣器電壓的 35% 時，欠電壓脫扣器應能防止斷路器閉合；電源電壓等于或大于 85% 時，應能保證斷路器閉合。

●特別提醒：裝有欠電壓脫扣器的斷路器，只有在欠電壓通過額定電壓的情況下，斷路器才能正常分合閘。

訂貨須知

用戶在訂貨時，采用訂貨代號進行訂貨。

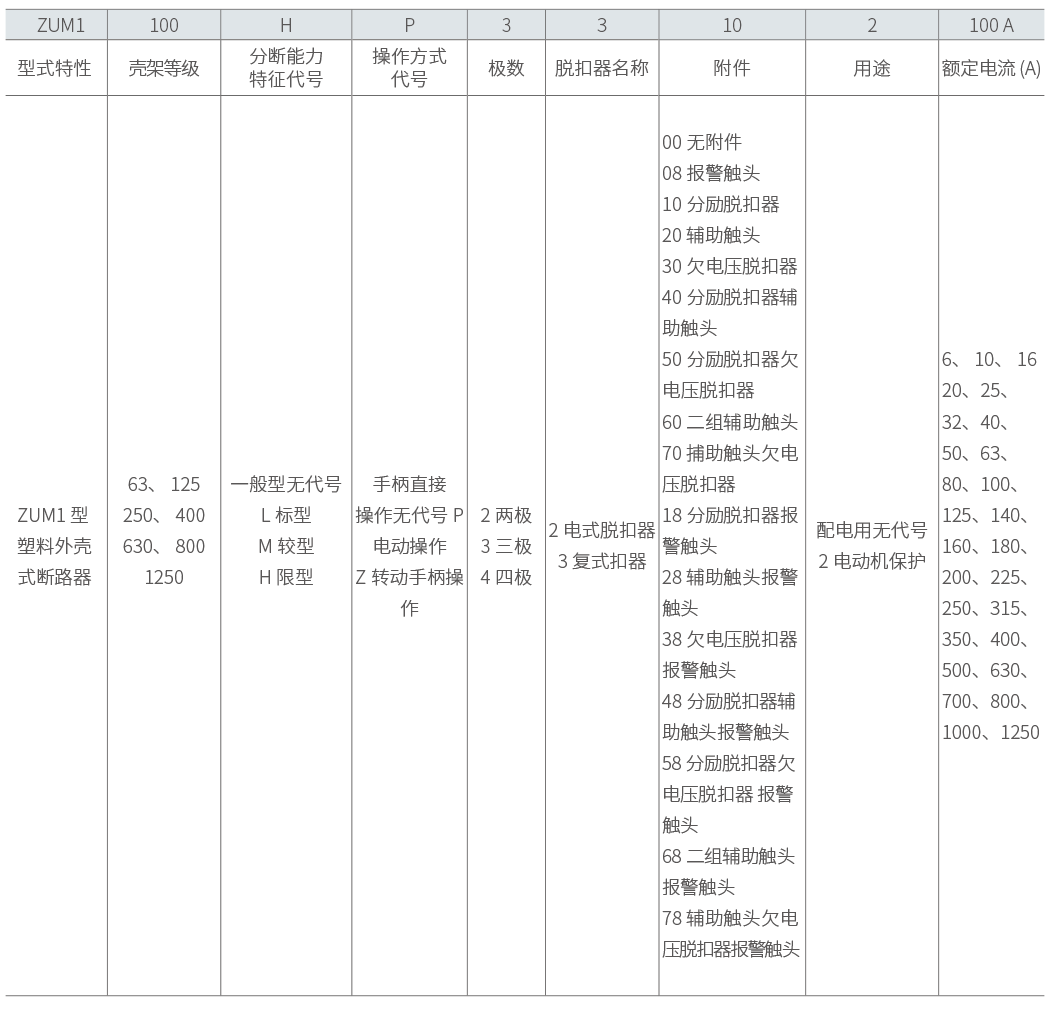

訂貨代號組成如下：產品型號 + 內部附件代號（分勵及欠壓需注明額定工作電壓）

+ 配電用不寫，電動機保護用加 2+ 電操（P）. 手柄 Z（無時不寫）

+ 內部附件額定電壓代號（無時，用 00 表示）

例如：訂貨 ZUM1-125L、50A、三極、電動機保護、分勵脫扣器（AC230V）、電動操作機構（AC230V）。數置 10 臺，訂貨代號為 ZUM1-125LP/33102（AC220V）

ZUM1 系列塑料外殼式斷路器快選型表

ZUM1-125 HP/33 102 100A
